ÜRÜN AÇIKLAMASI

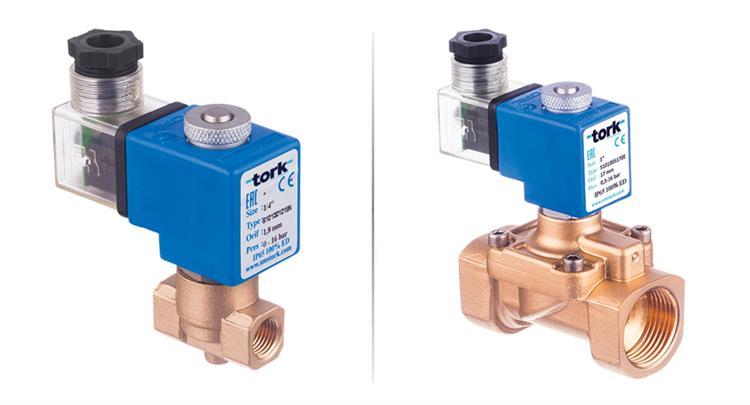

S1010 Serisi ,
Direk Çekmeli (min.Δp=0 bar) ve
Pilot Kontrollü( min.Δp=0,5 bar)
Max: 16 bar çalışma

Genel Maksat Solenoid Vanalar

Seri	:	S10 Serisi
Uygulama	:	Hava , Su , Gaz, ( kirli akışkanlarda valf girişine filtre konması önerilir)
Ölçü	:	1/8", 1/4" Direk Çekmeli, BSP (İstek Üzerine NPT)
		3/8"…2" Pilot Kumandalı, BSP (İstek Üzerine NPT)
Basınç	:	0…16 Bar (1/8", 1/4")
		0,5…16Bar (3/8"...2" )
Kovan , Çekirdek	:	Paslanmaz
Gövde	:	Pirinç
Diyafram	:	NBR, istek üzerine EPDM yada VITON
Sıcaklık	:	-10°C…80 °C
Pozisyon	:	Normalde Kapalı
Bobin Gerilimi	:	230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC
Koruma Sınıfı	:	IP65, IP68 (10 metrede 72 saat su altında test edilmiştir), isteğe bağlı ATEX Exproof

ÜRÜN ÖZELLİKLERİ

Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Basınç (bar)		KV lt/ dk	Akışkan Sıcaklığı °C		Diyafram / Oring	Ağırlık kg
Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Min	Max	KV lt/ dk	Min	Max	Diyafram / Oring	Ağırlık kg
S1010.00.018	1/8"	1,8	0	16	1,6	-10	80	NBR	0,36
S1010.00.020	1/8"	2	0	15	2	-10	80	NBR	0,36
S1010.00.022	1/8"	2,2	0	14	2,3	-10	80	NBR	0,36
S1010.00.025	1/8"	2,5	0	12	3,2	-10	80	NBR	0,36
S1010.00.030	1/8"	3	0	10	4,6	-10	80	NBR	0,36
S1010.00.040	1/8"	4	0	9	6,4	-10	80	NBR	0,36
S1010.00.050	1/8"	5	0	7	9,2	-10	80	NBR	0,36
S1010.00.060	1/8"	6	0	5	11	-10	80	NBR	0,36

S1010.01.018	1/4"	1,8	0	16	1,6	-10	80	NBR	0,36
S1010.01.020	1/4"	2	0	15	2	-10	80	NBR	0,36
S1010.01.022	1/4"	2,2	0	14	2,3	-10	80	NBR	0,36
S1010.01.025	1/4"	2,5	0	12	3,2	-10	80	NBR	0,36
S1010.01.30	1/4"	3	0	10	4,6	-10	80	NBR	0,36
S1010.01.040	1/4"	4	0	9	6,4	-10	80	NBR	0,36
S1010.01.050	1/4"	5	0	7	9,2	-10	80	NBR	0,36
S1010.01.060	1/4"	6	0	5	11	-10	80	NBR	0,36

Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Basınç (bar)		KV lt/ dk	Akışkan Sıcaklığı °C		Diyafram / Oring	Ağırlık kg
Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Min	Max	KV lt/ dk	Min	Max	Diyafram / Oring	Ağırlık kg
S1010.02	3/8"	12,5	0,5	16	48	-10	80	NBR	0,68
S1010.03	1/2"	14,5	0,5	16	70	-10	80	NBR	0,71
S1010.04	3/4"	17	0,5	16	85	-10	80	NBR	0,8
S1010.05	1"	17	0,5	16	90	-10	80	NBR	0,97

S1010.06	1 1/4"	30	0,5	12	390	-10	80	NBR	2,65
S1010.07	1 1/2"	39	0,5	12	460	-10	80	NBR	2,55
S1010.08	2"	46	0,5	12	580	-10	80	NBR	2,98

Gövde: Pirinç/Kovan:Paslanmaz

Diyafram: NBR/-10...80

Akışkan: Hava, Su, Gaz, vb.

GENEL ÖZELLİKLER

• Geniş basınç aralığı, akış hızı ve orifis seçenekleri vardır.

• Solenoid valfler filtre ile kullanılmalıdır.

• Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.

ELEKTRİK ÖZELLİKLERİ

Sürekli Enerjide Kalma : ED %100

Bobin Yalıtım Sınıfı : H (180°C)(IEC 85)

Bobin Kaplaması : Güçlendirilmiş Fiber Glass

Ortam Sıcaklığı : -10°C, +60°C

Koruma Sınıfı : IP65 (ISO 60529) İstek Üzerine;IP68

Soket Bağlantısı : DIN 46340 3-kutuplu Soket (DIN43650)

Soket Özellikleri : ISO 4400 / EN 175301-803 Form A, Terminal (Kablo Ø6-8 mm)

Elektriksel Güvenlik : IEC 335

Standard Voltaj : AC 12V 15VA, 24V 15VA, 48V 15VA, 110V 15VA, 230V 15VA, 230V 24VA DC 12V 18W, 24V 18W, 48V 18W, 110V 18W

İstek üzerine diğer voltajlar

Voltaj Toleransı : AC -15%, +10% DC -5%, +10% Frekans : 50 Hz (60 Hz…)

ÜRÜN MALZEMELERİ

Gövde : Pirinç

İç Parçalar : Paslanmaz Çelik

Diyafram : NBR İstek üzerine; EPDM, VİTON

Yüzük : Bakır (EN 12735-1)

Çekirdek, Kovan, Yay : Paslanmaz Çelik

S1010 SERİSİ TORK GENEL MAKSAT NORMALDE KAPALI SOLENOİD VALFLER
