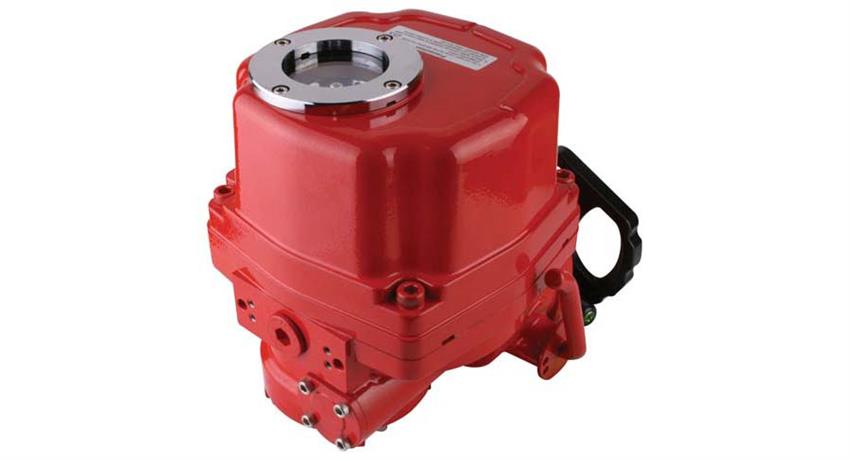

TORK REA 500...1200 SERİSİ ROTARY ELEKTRİKLİ AKTÜATÖR

 ÜRÜN AÇIKLAMASI

TORK - REA80...REA1200 SERİSİ ON-OFF KONTROLLÜ ELEKTRİKLİ AKTÜATÖR

Gövde	:  Alüminyum enjeksiyon, elektrostatik polyester boyalı
Tork Çıkış Değer	:  500 Nm … 1200 Nm
Koruma Sınıfı	:  Weatherproof, IP67/NEMA4,gövde içinde neme karşı ısıtıcı (10watt) vardır (opsiyonel IP68 ve ATEX)
El Kontrol Ünitesi	:  Aktüatör gövdesi dışında ve declutching mekanizma, (kilitlemeli vites kolu, dişli kutulu)
Besleme Voltajı	:  220 V AC, (istek üzere 110 V AC  veya 380 V, 440V AC 3 fazlı)-24 V DC (REA 80)
Motor	:  Reversible motor, çift yöne dönebilir
Limit Switch	:  2 x SPDT  sınır şalteri, 250V AC, 16A (REA60, 80,100 Hariç)
Tork Switch	:  Açma ve kapama için hepsinde vardır (REA 80 hariç)
Lokal Gösterge	:  Aktüatör üzerinde cam muhafazası altındadır. Standartdır.
Mekanik Stoper	: İki adet
Ortam Nemi	:  %90 RH Max. (non-condensing)
Ortam Sıcaklığı	:  -20°C … 70°C
Kablo Bağ. Girişi	:  2 adet PG13,5 rakor
Vana Bağlantı Flanşlı	:  ISO5211 standart F07 … F16
Açma Kapama Zamanı	:  13 sn. ile 37 sn.(Koda bağlı değişmektedir)
Opsiyonel 1	:  380 V AC /440 V AC 3 Faz
Opsiyonel 2	:  230 V AC
Opsiyonel 3	: 24 V DC   (REA 80,REA 100)

ÜRÜN ÖZELLİKLERİ

Tip No	Tork Değeri	Çalışma Voltajı	Kontrol Şekli	Açma Kapama Zamanı	Vana Bağlantı Flanşı	Ağırlık
	(Nm)					(Kg)
TORK REA 80	80	220 V 50/60 Hz	On/Off	13...16 Saniye	F07	7.4
TORK REA 100	100	220 V 50/60 Hz	On/Off	16...20 Saniye	F07	7.4
TORK REA 150	150	220 V 50/60 Hz	On/Off	21...25 Saniye	F07/F10	16.6
TORK REA 200	200	220 V 50/60 Hz	On/Off	21...25 Saniye	F07/F10	16.6
TORK REA 300	300	220 V 50/60 Hz	On/Off	26...31 Saniye	F10/F12	22
TORK REA 500	500	220 V 50/60 Hz	On/Off	26..31 Saniye	F10/F12	23
TORK REA 600	600	220 V 50/60 Hz	On/Off	26..31 Saniye	F10/F12	23
TORK REA 800	800	220 V 50/60 Hz	On/Off	31...37 Saniye	F12/F14	29
TORK REA 1200	1200	220 V 50/60 Hz	On/Off	31...37 Saniye	F12/F14	29

Opsiyonel Özellikler:

EXA Exproof Gövde (Eexd II B T4)	: REA Seri
WTA Su Altı Çalışma Aktüatör Gövdesi (IP 68 10M 72HR)	: REA Seri
PCU SSR Tip Oransal Kontrol Kartı (Giriş Sinyal 4.20 mA DC)	: REA Seri
CPT Pozisyon Transmitırı (Çıkış Sinyali 4-20mA DC)	: REA Seri
PIU Potansiye Metre Ünitesi (1-1 k Ohm)	: REA Seri
ATS Extra TORK Switchi ekleme. (SPDT x 2 EA 250V AC 10A )	: REA 80 - 100 hariç
EXT Ek 120° 180° 270° Dönme.	: REA Seri
ADCM 24 AC/DC Çevirici Ünite.	: REA Seri
FPA1 Aleve Dayanıklı Aktüatör 1050° / 50 dakika	: REA Seri
RBP Dış Batarya (Elektrik Kesildiğinde Aktüatörü Çalıştırır)	: REA Seri
