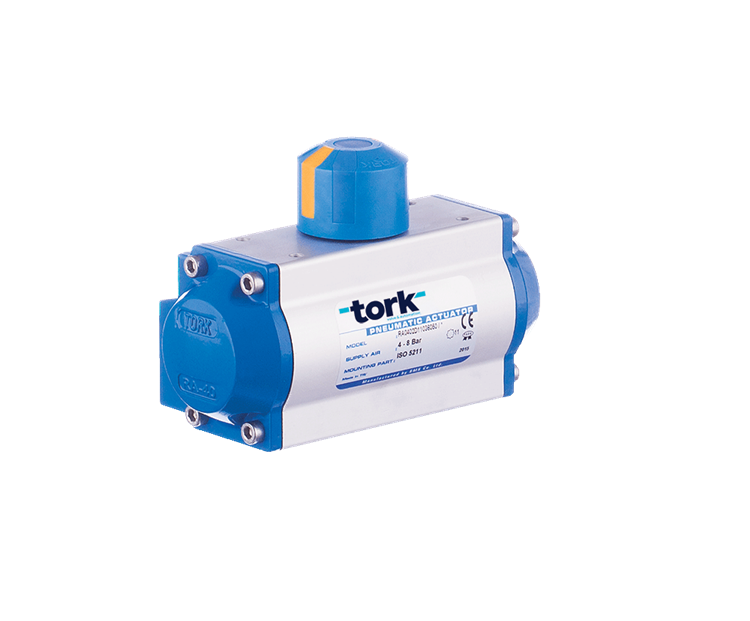

RA...DA SERİSİ ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLER

ÜRÜN AÇIKLAMASI

TORK- RA … DA Serisi ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLER

Uygulama	: Küresel vana, kelebek vana, damperlerin on-off/oransal kontrolü
Ölçü	: RA 40DA...RA 350 DA
Besleme Basıncı	: 4-8 bar
Çıkış Tork Değeri	: 9 Nm...5162 Nm (6 bar) tork değeri
Gövde	: Alüminyum ekstrüzyon eloksal kaplı
Kapak ve Pistonlar	: Alüminyum enjeksiyon
Sıcaklık	:-10ºC...80ºC
Vana Bağlantı	: ISO 5211 standartlarında
Limit Switch Bağlantı	:Namur standardı, VDI/VDE 3845
Pozisyoner Bağlantı	: Namur standardı, VDI/VDE 3846
Yön Valfi Bağlantı	: Namur standardı, VDI/VDE 3847
Strok Ayarı	: Çift yönlü aktüatör üzerinden yapılır ( +,- 5)
Aksesuarlar	: Switch box, pozisyoner, manuel override

Prosese göre pnömatik aktüatör seçenekleri:

NBR oring montajlı aktüatör (standart üretim): -20ºC...+80ºC
150ºC ortamda çalışan aktüatör (opsiyonel): -20ºC...+150ºC
-50ºC ortamda çalışan aktüatör (opsiyonel): -50...+85ºC
Teflon film kaplı aktüatör gövdesi (opsiyonel): agresif ortam için
AISI 304 paslanmaz pinion dişli (opsiyonel): agresif ortam için
PVC gövde pnömatik aktüatörler (opsiyonel): agresif ortam için
ATEX sertifikalı pnömatik aktüatör (opsiyonel): parlayıcı, tehlikeli ortamlar, Zone 1, Zone 2

ÜRÜN ÖZELLİKLERİ

Çift EtkiliAktüatör	Tork Değeri [Nm]	Vana Bağlantı	Açma Kapama Zamanı		Hava Tüketim
Seri No	P:6 Bar	ISO5211	[Sn]		Miktarı [Lt]
DA: Çift etkili			Açma	Kapama	Açma	Kapama
TORK-RSY32.DA	4.5..9	F03	0.1	0.1	0.03	0.02
TORK-RA32.DA	9	F03	0.1	0.1	0.03	0.02
TORK-RA40.DA	15	F03/F04/F05	0.22	0.26	0.09	0.16
TORK-RA52.DA	35	F04/F05/F07	0.27	0.33	0.17	0.28
TORK-RA60 .DA	39	F04/F05/F07	0.27	0.33	0.17	0.28
TORK-RA75. DA	93	F05/F07	0.39	0.48	0.50	0.79
TORK-RA80. DA	103	F05/F07	0.39	0.48	0.50	0.79
TORK-RA100. DA	168	F07/F10	0.52	0.63	0.73	1.15
TORK-RA120.DA	318	F07/F10	0.95.	1.15	1.61	2.45
TORK-RA143.DA	578	F10/F14	2.40	2.20	2.85	1.95
TORK-RA160.DA	765	F10/F14	2.60	2.30	3.25	2.56
TORK-RA200.DA	1500	F14/F16	3.40	3.20	6.41	5.50
TORK-RA270.DA	3042	F16	4.30	4.05	25	19.40
TORK-RA350.DA	5162	F16	5.20	4.90	25	19.40

Not:Aktüatör seçiminde. aktüatör tork değeri. kontrol edeceği vana TORK değerinden %25 daha fazla olmalıdır.
